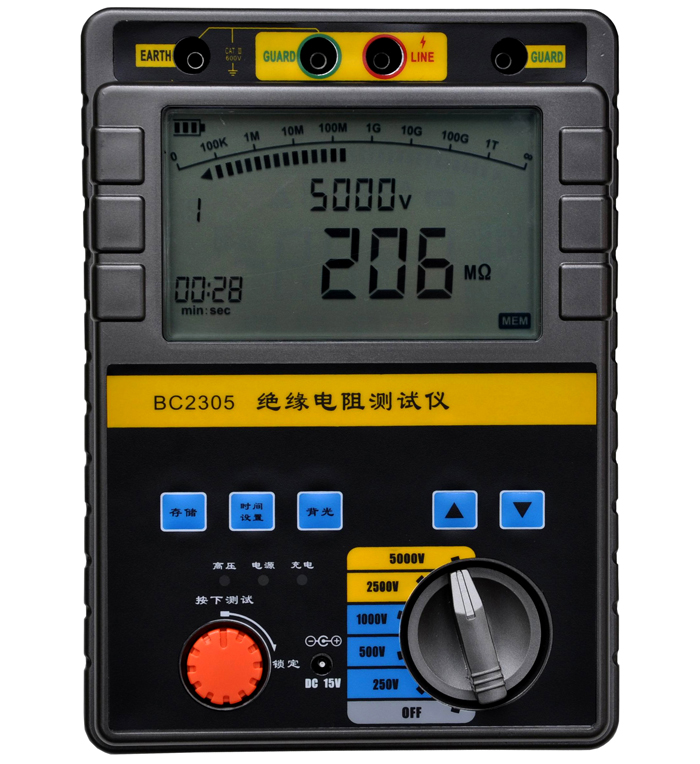

浅析BC2305数显绝缘电阻测试仪技术特性及参数,冠测电气电力检测技术

发布者：上海冠测电气科技有限公司 发布时间：2018/5/2

一、产品特性

1、有多种电压输出选择BC2305(250V/500V/2500V/5000V)、BC2306(5000V/10000V)，测量电阻量程范围可达0～400GΩ。

2、两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。

3、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。

5、仪表产生高压时，有提示音输出并有相应显示。

6、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。

7、交直流两用，配置可充电池和交流适配器。

8、仪表采用便携式设计，便于野外操作。

9、高压短路电流≥3.5mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

二、技术参数

型号		BC2305
输出电压		250V DC	500V DC	1000V DC	2500V DC	5000V DC
精度	温度	23℃±5℃
	绝缘电阻	250K～5G ±5％	500K～10G ±5％	1M～20G ±5％	2.5M～50G ±5％	5M～100G ±5％
		其它范围：±10％
	输出电压	2M～10G ±5％	4M～20G ±5％	8M～40G 0～+10％	20M～100GΩ 0～+10％	40M～200G 0～+10％
高压短路电流		≥3.5mA
工作电源		8节AA型高容量充电电池，外置充电适配器(或8节AA型碱性电池)
工作温度及湿度		-10℃～40℃，最大相对湿度85％
保存温度及湿度		-20℃～60℃，最大相对湿度90％
绝缘性能		电路与外壳间电压为1000V DC时，最大2000MΩ
耐压性能		电路与外壳间电压为2500V AC时，承受1分钟
尺寸		230mm×190mm×90mm (L×W×H)
重量		3KG
附件		测试线一套，说明书，合格证，充电适配器,电源线
